Máquina Stenter de secado por calor con cámaras de 6 piezas

Aplicación y ventajas:

La máquina se aplica para el secado final de telas, como algodón, acrílico, poliéster, etc., de modo que la tela terminada tenga un tamaño estable y una sensación suave.Puede ser personalizado.

Flujo de proceso de la máquina:

Rodillo guía de alimentación de tela → tensor de tensión ajustable → rodillo guía de tela → dispositivo de centrado de expansión por infrarrojos → dispositivo de sobrealimentación de tela → pelador de bordes planos → dispositivo de alineación de aguja fotoeléctrica infrarroja → cadena principal → cámaras de 6 piezas → dispositivo de pelado de tela → marco de péndulo → control eléctrico

Datos técnicos:

Ancho de trabajo: 2200 mm, personalizado

Máx.Velocidad: 30 m/min.

Potencia total: alrededor de 86W

Modo de conducción: frecuencia variable

La fuente de calor se calienta con vapor.

Presión de aire comprimido utilizado: 0,3-0,5 MPa

Peso: alrededor de 26 toneladas

Dimensión: (L*W*H) 27000*4500*2500 milímetro

Composición de cada unidad:

1.   Rejilla de alimentación y caída

Se compone de un marco de perfil de acero, tubo de alimentación, tensor de tela, dispositivo de centrado fotoeléctrico, rodillo guía de tela, etc.

2. Secadora

La cámara está equipada con un dispositivo automático de sobrealimentación de la superficie de la tela, un pelador de bordes planos y una alineación automática de la aguja por infrarrojos.La cadena adopta una cadena de marca nacional, la pista es un riel guía de fundición, cámaras de 6 piezas, equipadas con ventiladores de calefacción de 12 piezas y un extractor de aire, calentado por vapor de fuente de calor.

El marco de la secadora está ensamblado y soldado con canales de acero estándar nacionales, el panel de la puerta está hecho de acero galvanizado de 1,5 mm y el conducto de aire está hecho de acero galvanizado de 2 mm.

3. Caída de tela plana

Adoptar un marco de sección de acero para garantizar la estabilidad del equipo;

Balde de caída de tela de acero inoxidable;Durable;

4. Parte eléctrica:

El gabinete eléctrico está fabricado profesionalmente de acuerdo con los estándares nacionales, con estructura de sección de acero, puerta simple en el frente y sin puerta detrás, superficie rociada de plástico, ventilador de flujo axial en la parte superior y placa de cubierta a prueba de goteo.El sistema de control eléctrico está controlado por SiemensPLC y equipado con una pantalla táctil WEINVIEW de 10 pulgadas.El variador de frecuencia es SINEE y el disyuntor y contacto son Schneider.

Servicio postventa

1. Proporcionar servicios de instalación in situ para la nueva máquina.

2.Proporcionar capacitación a los operadores de forma gratuita.

3. Proporcionar un año de garantía para los componentes clave.

4.Mantenimiento pagado de por vida.

Contrato de referencia detallado.

Tiempo de garantía:

Asumiremos toda la responsabilidad si encuentra algún problema de calidad dentro de los 30 días posteriores a la llegada de la mercancía al puerto de destino y el uso de la máquina está dentro del alcance de uso correcto.

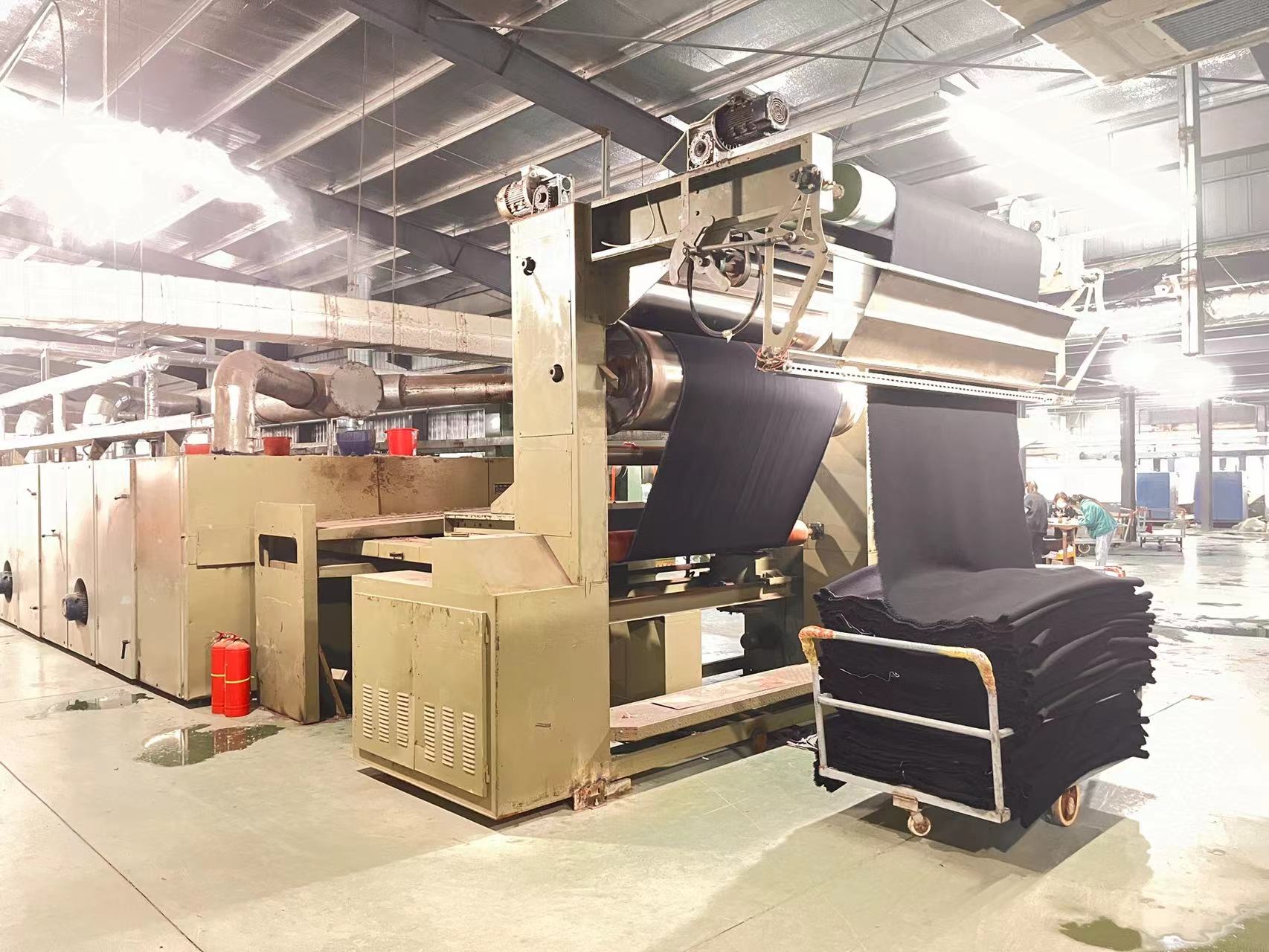

Fotos de detalles de la máquina
